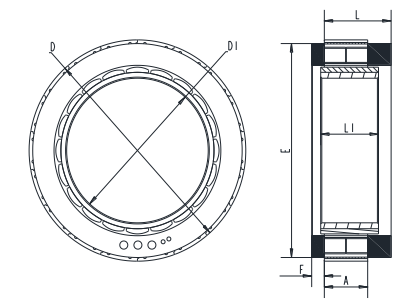

定子外徑D

60mm

±0.03(js9)

定子長度L

22.2mm

/

轉子內徑D1

39.2mm

(+0.039/0)H8

轉子長度L1

16mm

±0.2

灌膠面外圓E

58mm

/

灌膠面高度F

3.7mm

±0.5

定子鐵芯高度A

12mm

/

介電強度

( Dielectric Strength )

1000VAC/1S.2mA

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient Temperature )

-20°C   ~   +50°C

絕緣等級

(Insulation Class)

Class B

黃色  ( Yellow )

UL1332   AWG16

U相 (   Phase U )

紅色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

極數  ( Number   of poles )

20

相數  ( Number   of phases )

3

額定電壓 ( Rated    voltage )

VDC

48

額定轉矩 ( Rated torque)

N.m

0.45

額定電流(Rated current)                ;

A

5.0

額定速度 ( Rated speed )

RPM

4000

額定功率 ( Rated power )

W

188

最大轉速(Maximum speed)

RPM

5200

峰值轉矩 ( Peak torque )

N.m

1.35

峰值電流 ( Peak current )

A

15

線電阻 ( Line to line resistance )

ohms@20℃

0.58

線電感 ( Line to line inductance )

mH

0.47

轉矩常數 ( Torque constant )

Nm/A

0.102

反電勢 ( Back EMF )

Vrms/KRPM

6.15

重量 ( Weight )        ;

g

160

電氣時間常數(Electrical time constant)

ms

0.81
