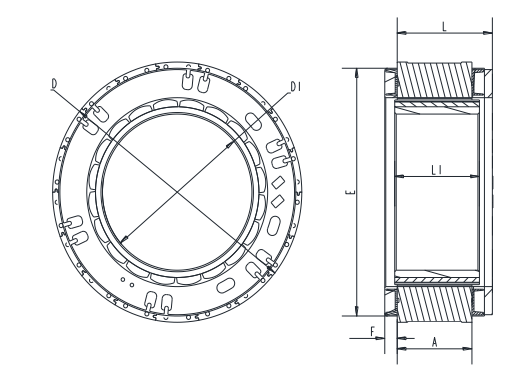

定子外徑D

69mm

69mm

±0.037( js9)

定子長度L

15.1mm

23.5mm

±1

轉子內徑D1

42mm

42mm

+0.039/0(H8)

轉子長度L1

12mm

21mm

±0.2

灌膠面外圓E

66mm

66mm

±0.2

灌膠面高度F

3.5mm

3.5mm

±0.3

定子鐵芯高度A

10mm

18.9mm

/

介電強度

( Dielectric   Strength )

1000VAC/1S

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient   Temperature )

-20°C   ~     +50°C

絕緣等級

(Insulation   Class)

Class B

白色 (WHT)

UL1332

AWG26

NTC

白色 (WHT)

NTC

黃色  ( Yellow )

UL1332

AWG20

AWG18

U相 (   Phase U )

紅色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

極數  ( Number of poles )

20

20

相數  ( Number of phases )

3

3

額定電壓 (   Rated  voltage )     ;

VDC

48

48

額定轉矩 (   Rated torque)

N.m

0.55

1.0

額定電流(Rated current)

A

5.1

9.0

額定速度 (   Rated speed ) ;

RPM

3650

3500

額定功率 (   Rated power )

W

210

366

最大轉速(Maximum speed)

RPM

4750

4500

峰值轉矩 (   Peak torque )

N.m

1.65

3.0

峰值電流 (   Peak current )

A

15.5

27

線電阻 (   Line to line resistance )    ;

ohms@20℃

0.355

0.19

線電感 (   Line to line inductance )

mH

0.33

0.18

轉矩常數 (   Torque constant )

Nm/A

0.118

0.12

反電勢 (   Back EMF )

Vrms/KRPM

7.14

7.2

重量 (   Weight )

g

189

296

電氣時間常數(Electrical   time constant)

ms

0.93

0.95
