Cooperation特性概要（General specification）
項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 0.72° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@400 g |
軸向間隙（ Axial Play） | 0.08mm@400 g |
最大徑向負載（Max. radial force） | 28N 距法蘭5mm (5mm from the flange) |
最大軸向負載（Max. axial force） | 7N |
介電強度（Dielectric Strength） | 600VAC / 1S |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20℃~+50℃ |
絕緣等級（Insulation Class） | Class B |
電性能（Electrical specifications）
型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出線數 | Rotor Inertia 轉動慣量 | Weight 重量 | Length 機身 長度 |
Single shaft（單出軸） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL285P51-1205AF | 1.2 | 1.0 | 0.48 | 0.091 | 0.008 | 5 | 18 | 0.2 | 52±1 |

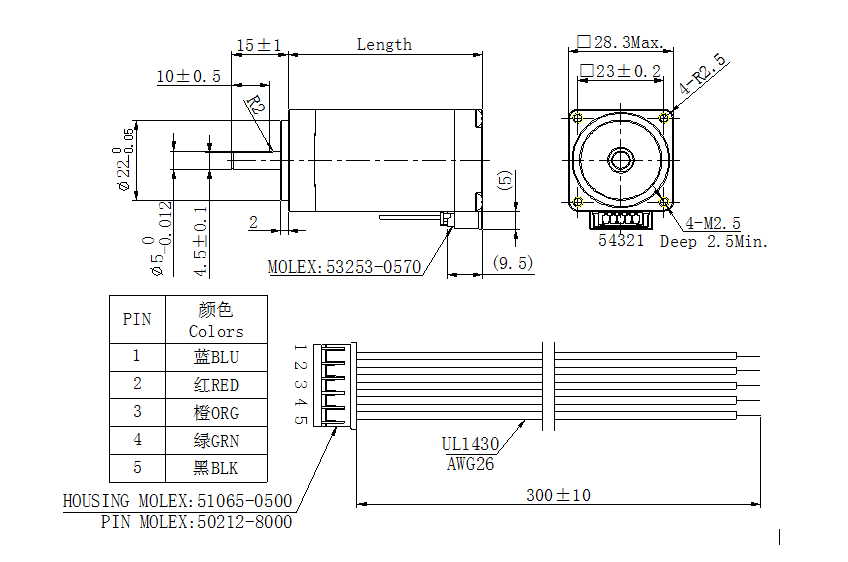

機械尺寸（Dimension）

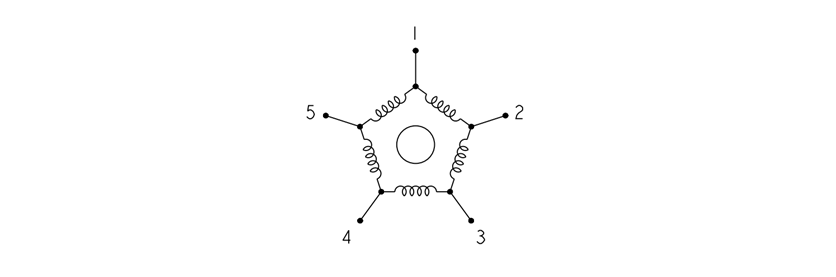

接線圖（Wiring Diagram）

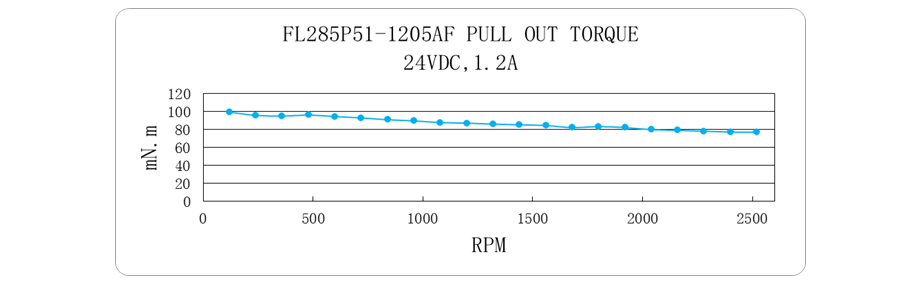

矩頻曲線（Pull out torque curve）
| FL285P51-1205BF | 239.96 KB |
|
| FL285P51-1205AF | 242.51 KB |
|
