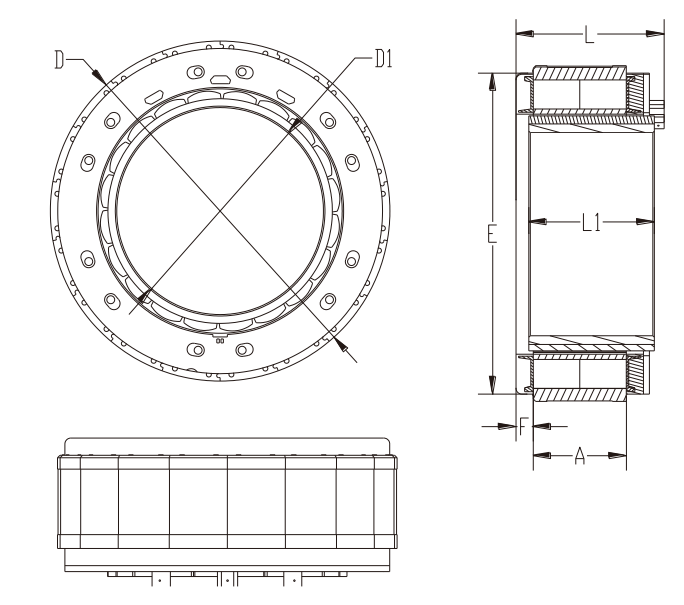

定子外徑D

123mm

js9

定子長度L

65mm

±1

轉子內徑D1

45mm

H8

轉子長度L1

36mm

±0.25

骨架外圓E

118mm

±0.2

介電強度

( Dielectric   Strength )

600VAC/1S

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient   Temperature )

-20°C   ~     +50°C

絕緣等級

(Insulation   Class)

Class B

紅色  ( Red )

AWG14

U相 (   Phase U )

黃色  ( Yellow )

V相 (   Phase V )

藍色  ( Blue)

W相 (   Phase W )

極數  ( Number of poles )

10

相數  ( Number of phases )

3

額定電壓 (   Rated  voltage )

VDC

48

額定轉矩 (   Rated torque) ; ;

N.m

3.8

額定電流(Rated current)

A

24

額定速度 (   Rated speed )

RPM

2400

額定功率 ( Rated   power )

W

955

最大轉速(Maximum speed)

RPM

3000

峰值轉矩 (   Peak torque )

N.m

9.5

峰值電流 (   Peak current )

A

60

線電阻 (   Line to line resistance )

ohms@20℃

0.033

線電感 (   Line to line inductance )

mH

0.19

轉矩常數 (   Torque constant )

Nm/A

0.18

反電勢 (   Back EMF )

Vrms/KRPM

11.2

機身長度 (   Motor length )

mm

65

電氣時間常數(Electrical   time constant)   ;

ms

5.8
