技術參數

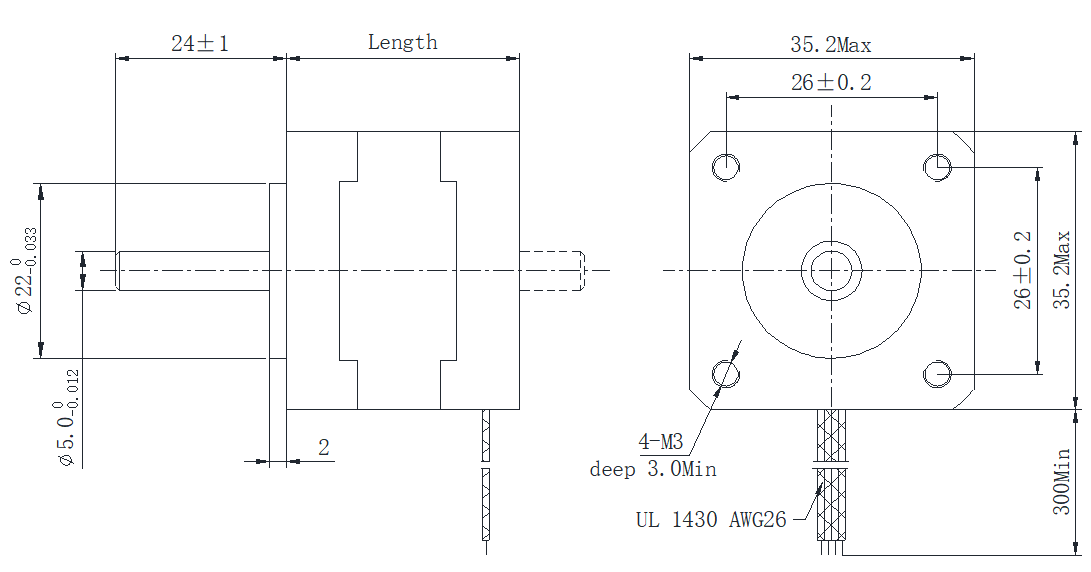

外形尺寸
資料下載
聯系合作項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 0.9° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@400 g |
軸向間隙（ Axial Play） | 0.08mm@400 g |
最大徑向負載（Max. radial force） | 28N 距法蘭20mm (20mm from the flange) |
最大軸向負載（Max. axial force） | 10N |
介電強度（Dielectric Strength） | 600VAC / 1S |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20。C~+50。C |
絕緣等級（Insulation Class） | Class B |

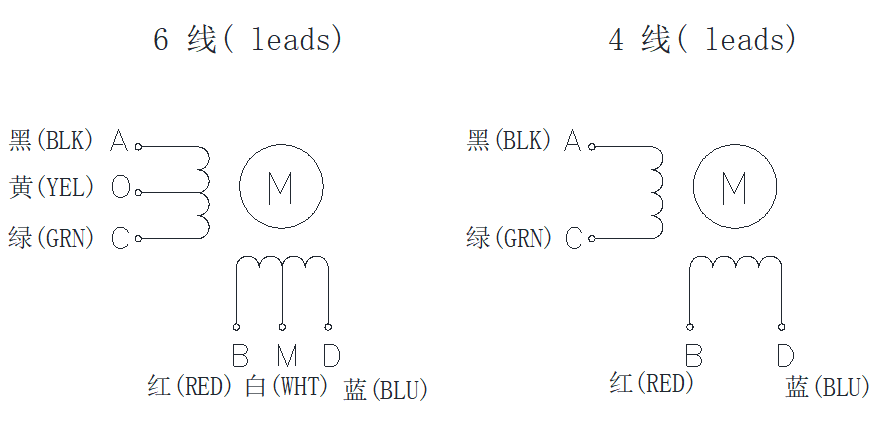

型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出線數 | Rotor Inertia 轉動慣量 | Weight 重量 | Length 機身 長度 |
Single shaft（單出軸） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL35ST20-1004MA | 1.0 | 10.0 | 8.5 | 0.050 | 0.005 | 4 | 8 | 0.10 | 20±1 |
FL35ST26-0504MA | 0.5 | 6.1 | 6.9 | 0.090 | 0.008 | 4 | 11 | 0.15 | 26±1 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
| FL35ST20-1004MA | 162.7 KB |
|
| FL35ST26-0504MA | 162.98 KB |
|
