技術參數

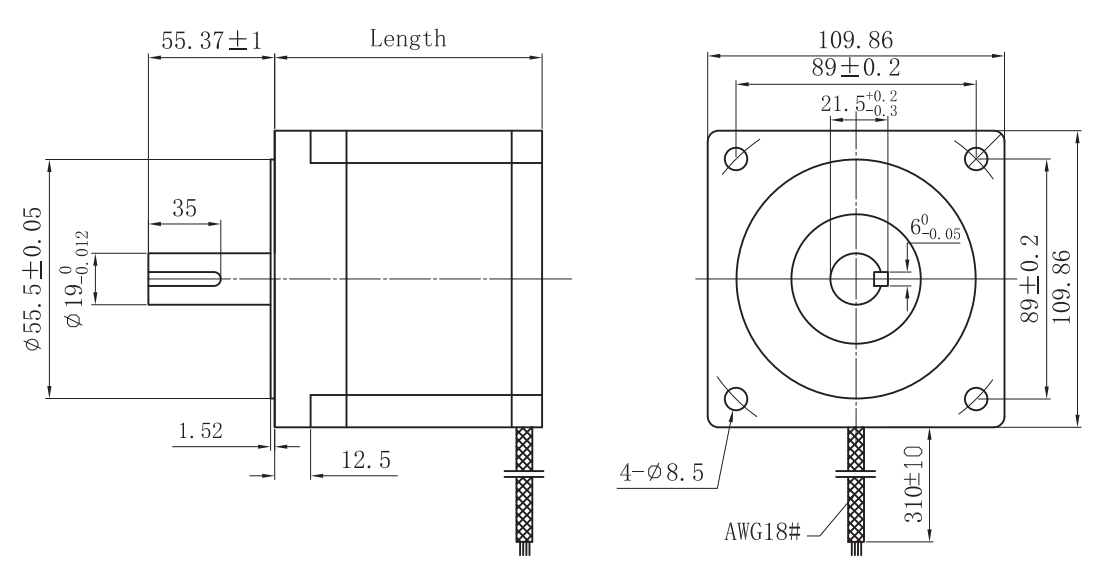

外形尺寸
資料下載
聯系合作項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 1.8° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@450 g |
軸向間隙（ Axial Play） | 0.08mm@450 g |
最大徑向負載（Max. radial force） | 330N 距法蘭20mm (20mm from the flange) |
最大軸向負載（Max. axial force） | 100N |
介電強度（Dielectric Strength） | 1200VAC / 1s |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20℃~+50℃ |
絕緣等級（Insulation Class） | Class B |
型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出線數 | Rotor Inertia 轉動慣量 | Weight 重量 | Length 機身 長度 |
單軸(Single shaft) | A | Ω | mH | N.m | N.m | # | kg | kg-cm | mm |
FL110STH99-5504A | 5.5 | 0.7 | 9.8 | 11.2 | 0.55 | 4 | 5 | 3 | 99±1 |
FL110STH150-6504A | 6.5 | 0.72 | 11.5 | 21 | 1.09 | 4 | 8.4 | 5.9 | 150±1 |
FL110STH201-8004A | 8 | 0.67 | 12 | 28 | 1.62 | 4 | 11.7 | 7.5 | 201±1 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
| FL110STH99-5504A | 158.11 KB |
|
| FL110STH201-8004A | 158.2 KB |
|
| FL110STH150-6504A | 158.29 KB |
|
