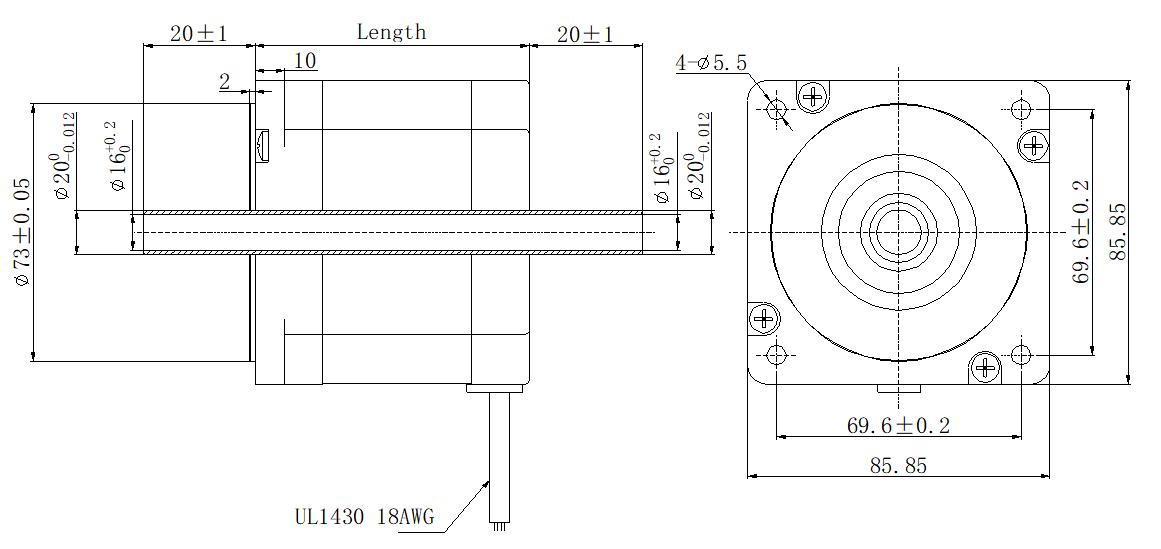

外形尺寸
資料下載
聯系合作項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 1.8° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@450 g |
軸向間隙（ Axial Play） | 0.08mm@450 g |
最大徑向負載（Max. radial force） | 130N 距法蘭20mm (20mm from the flange) |
最大軸向負載（Max. axial force） | 36N |
介電強度（Dielectric Strength） | 1200VAC / 1S |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20。C~+50。C |
絕緣等級（Insulation Class） | Class B |
型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出線數 | Rotor Inertia 轉動慣量 | Weight 重量 | Length 機身 長度 | |
Double shaft（雙出軸） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm | |
FL86STH80-4208B-H | 單極性 unipolar | 4.2 | 0.8 | 3.5 | 3.3 | 0.12 | 8 | 1400 | 2.3 | 77 |
串聯 series | 3 | 1.6 | 14 | 4.5 | ||||||
并聯 parallel | 6 | 0.4 | 3.5 | 4.5 | ||||||
FL86STH118-4208B-H | 單極性 unipolar | 4.2 | 1.2 | 6.5 | 6 | 0.24 | 8 | 2700 | 3.8 | 114 |
串聯 series | 3 | 2.4 | 26 | 8.5 | ||||||
并聯 parallel | 6 | 0.6 | 6.5 | 8.5 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
