霍爾分布角度 ( Hall Effect Angle )

120度電角度 ( Electrical Angle of 120 degree)

徑向間隙 ( Radial Play )

0.02mm@450g

軸向間隙 ( Axial Play )

0.08mm@450g

最大徑向負載 ( Max radial force )

15N  距法蘭10mm ( 10mm From the flange)

最大軸向負載 ( Max axial force )

10N

介電強度 ( Dielectric Strength )

600VAC/1S

絕緣電阻 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度 ( Ambient Temperature )

-20°C   ~   +50°C

絕緣等級 (Insulation Class)

Class B

UL1430 AWG26

紅色  ( Red)

霍爾電源正  ( Vcc )

藍色  ( Blue )

霍爾 U ( Hu )

綠色  ( Green )

霍爾 V ( Hv )

白色  ( White )

霍爾 W ( Hw )

黑色  ( Black)

霍爾電源負 ( GND )

UL1430 AWG22

黃色  (Yellow )

U相 ( Phase U )

紅色  ( Red)

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

極數  ( Number of poles )

4

相數  ( Number of phases )

3

額定電壓 ( Rated  voltage )

VDC

24

額定轉矩 ( Rated torque)

mN.m

70

連續運行轉矩 ( Continuous stall torque)

mN.m

84

額定速度 ( Rated speed )

RPM

4000

額定功率 ( Rated power )      ;

W

30

峰值轉矩 ( Peak torque )

mN.m

210

峰值電流 ( Peak current )      ;

A

4.8

線電阻 ( Line to line resistance )

ohms@20℃

2.0

線電感 ( Line to line inductance )

mH

1.5

轉矩常數 ( Torque constant )

mN.m/A

44.55

反電勢 ( Back EMF )

Vrms/KRPM

3.3

轉動慣量 ( Rotor inertia )

g.cm2

36

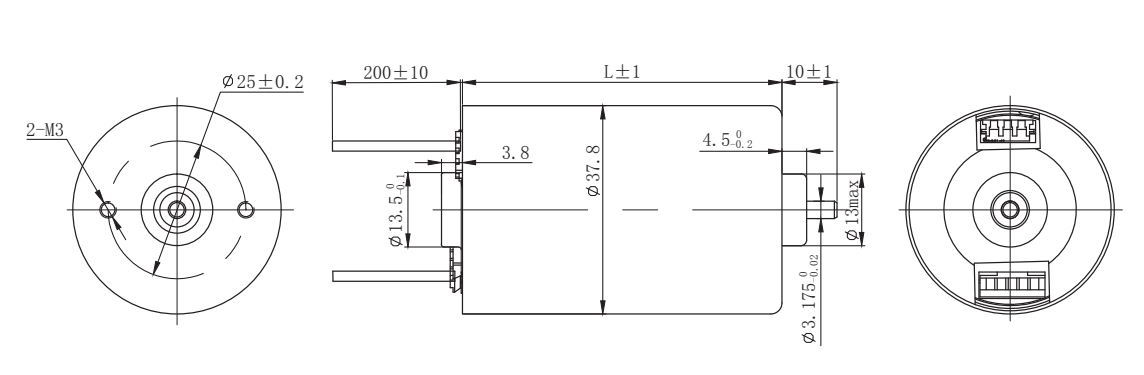

機身長度 ( Motor length )    ;   L

mm

58

重量 ( Weight )

Kg

0.24
