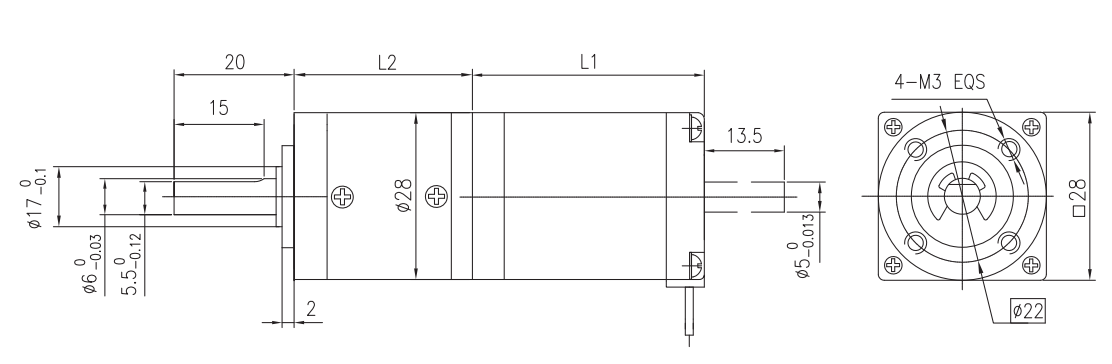

外形尺寸
資料下載
聯系合作混合式步進行星齒輪減速電機 （內齒圈材質：金屬）
Planetary Gear Stepping Motor ; (Ring Gear Material: Metal)
FL28STH/28JMS40K | Φ28行星減速器，允許轉矩范圍：1.23N.m~4.0N.m 28mm Planetary Gearbox,Permissible Load Range: 1.2N.m~4.0N.m |
| 內齒圈材料 Ring material | 金屬 metal |
| 輸出軸軸承形式 Bearing at output | 滾動軸承Ball bearings |
| 最大允許徑向負載（離法蘭10mm處） Max. Radial load（10mm from flange） | 100N |
| 最大允許軸向負載 Max. shaft axial load | 50N |
| 徑向間隙（測量點盡量接近法蘭）Radial play of shaft（near to flange） | ≤0.07 mm |
| 軸向間隙 Axial play of shaft | ≤0.3 mm |
| Model No. | 額定電壓 | 每相電流 | 每相電阻 | 每相電感 | 保持轉矩 | 引出線數 | 轉動慣量 | 重 量 | 長度L1 | 適配減速比 |
| Rated Voltage | Current/Phase | Resistance/Phase | lnductance/Phase | HoldingTorque | # of Leads | Rotor lnertia | Weight | Length L1 | Max. Gear Ratio | |
| 單軸 Single Shaft | V | A | Ω | mH | kg.cm | g-m2 | kg | mm | ||
| FL28STH45-0956A | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12x10-7 | 44.5 | 44.5 | ≤1:189 |
| FL28STH51-0956A | 4.4 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18x10-7 | 50.5 | 50.5 | ≤1:189 |
| 減 速 比 Reduction ratio | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 72 | 100 | 139 | 189 | 264 | 369 |
| 精確減速比 Accurate Reduction Ratio | 63/17 | 57/11 | 3969/289 | 3591/187 | 3249/121 | 250047/4913 | 226233/3179 | 204687/2057 | 185193/1331 | 538861/2857 | 1119000/4243 | 3661450/9929 |
| 減速級數 Number of gear trains | 1 | 2 | 3 | 4 | ||||||||
| 減速器長度(L2) Length(L2) mm | 29 | 36.1 | 43 | 49.9 | ||||||||
| 最大額定轉矩 kg.cm Max. rated torque | 12 | 20 | 40 | 40 | ||||||||
| 瞬間允許轉矩 kg.cm Short time permissible torque | 40 | 60 | 120 | 120 | ||||||||
| 效 率 Efficiency % | 90% | 81% | 73% | 66% | ||||||||
| 背隙（無負載時）Backlash at no-load | 0.6° | 1.0° | 1.5° | 1.5° | ||||||||
| 重 量 Weight g | 75 | 97 | 119 | 141 | ||||||||
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
