電機軸徑

適配軸徑3mm,4mm,5mm,6mm,6.35mm,8mm

存儲溫度

-40℃～85℃

推薦工作環境

場合

無腐蝕性，易燃，易爆，導電性氣體，液體和粉塵

工作溫度范圍

-40℃～80℃

濕度

不高于85% RH

電氣

參數

供電電壓

5VDC±0.5V

消耗電流

≤60mA

信號輸出

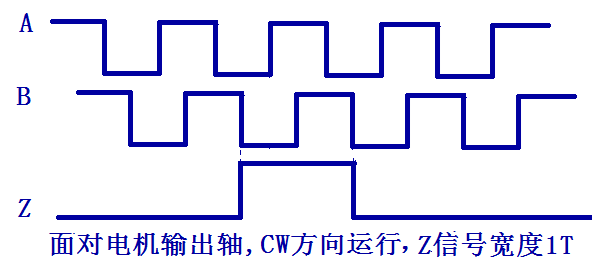

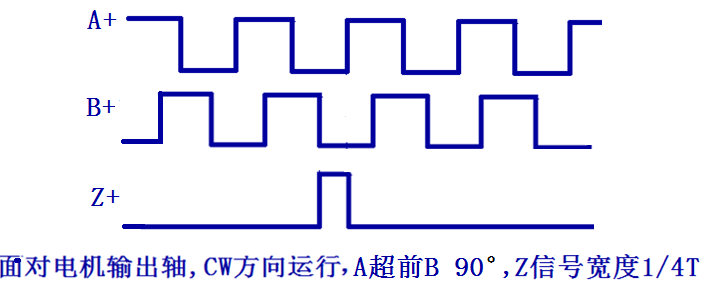

單端

5V,GND,A,B,Z

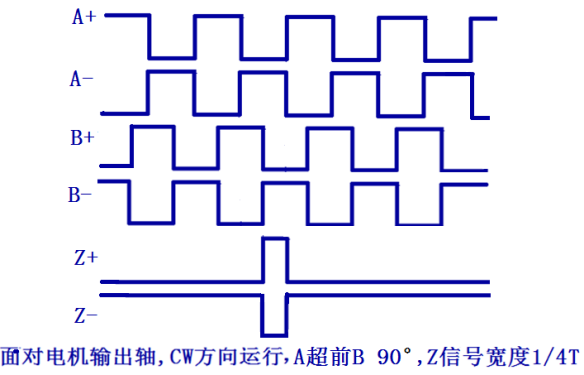

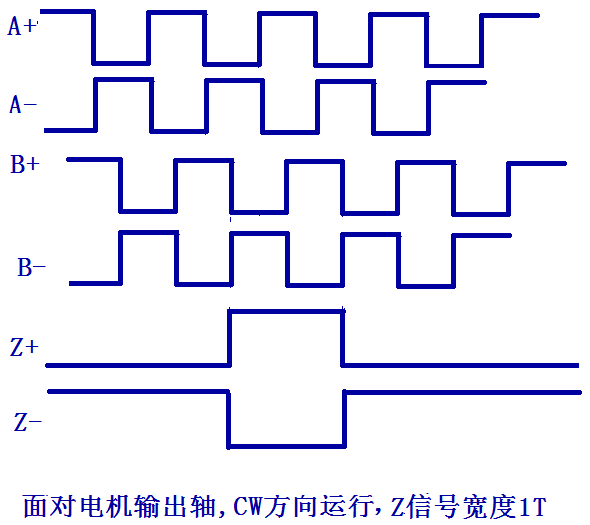

差分

5V,GND,A+/A-,B+/B-,Z+/Z-

輸出電平方式

TTL電平

索引信號寬度

1/4T / 1T(3/4T～5/4T)

 (根據輸出線數而定)

差分輸出電壓

高電平輸出電壓(VoH)≥3.4V

低電平輸出電壓(VoL)≤0.4V

差分信號輸出格式

線驅動26C31

可選分辨率（單位:線）

十進制: 100,200,360,400,500,1000,2000,2500

二進制: 256,512,1024,2048

占空比

50% ±10%

相位差

 90°±10°

響應頻率

≤500KHz        注意：信號頻率 = (轉速(Rpm)×線數)/60
