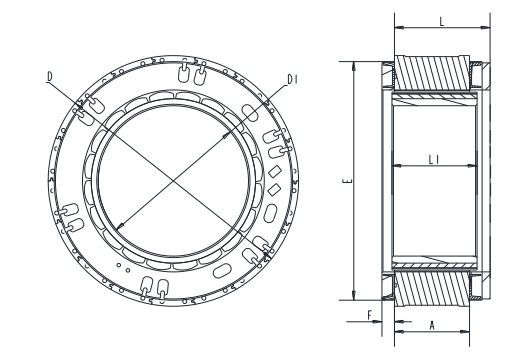

定子外徑D

115mm

115mm

js9

定子長度L

39mm

68mm

±1

轉子內徑D1

74mm

74mm

H8

轉子長度L1

32.7mm

57.7mm

±0.25

灌膠面外圓E

112mm

112mm

±0.2

灌膠面高度F

5.5mm

5.5mm

±0.3

霍爾分布角度

 ( Hall Effect Angle )

120度電角度 (   Electrical Angle of 120 degree)

介電強度

( Dielectric   Strength )

1000VAC/1S

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient   Temperature )

-20°C   ~     +50°C

絕緣等級

(Insulation   Class)

Class B

紅色  ( Red )

UL2464   AWG26

Hall   is optional

霍爾電源正  ( Vcc )

藍色  ( Blue )

霍爾 W (   Hw )

綠色  ( Green )

霍爾 V (   Hv )

白色  ( White )

霍爾 U (   Hu )

黑色  ( Black )

霍爾電源負 (   GND )

黃色  ( Yellow )

UL1332   AWG18

U相 (   Phase U )

紅色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

極數  ( Number of poles )

20

20

相數  ( Number of phases )

3

3

額定電壓 (   Rated  voltage )        ;

VDC

48

48

額定轉矩 (   Rated torque)

N.m

3.9

7.8

額定電流(Rated current)

A

14.7

13.0

額定速度 (   Rated speed )

RPM

1400

620

額定功率 (   Rated power )

W

571

617

最大轉速(Maximum speed)

RPM

1900

850

峰值轉矩 (   Peak torque )

N.m

11.7

23.4

峰值電流 (  ; Peak current )

A

44.0

38.9

線電阻 (   Line to line resistance )

ohms@20℃

0.16

0.51

線電感 (   Line to line inductance )

mH

0.53

0.69

轉矩常數 (   Torque constant )

Nm/A

0.293

0.662

反電勢 (   Back EMF )

Vrms/KRPM

17.7

     ;     40

機身長度 (   Motor length )

mm

40

          65

重量 (   Weight )

g

1100

         2200

電氣時間常數(Electrical   time constant)

ms

3.31

1.35
